PALA ELéCTRICA DE CABLES

Palas y Palas Hidráulicas / Shovels & Hydraulic Shovels

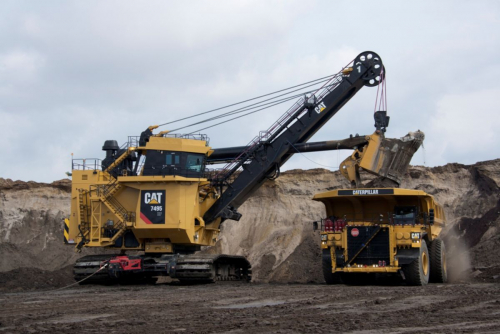

PALA DE CABLES 7495:
La pala de cables eléctrica CATERPILLAR modelo 7495 con tecnología CA (Corriente Alterna) de frecuencia controlada ACUTROLIII, está diseñada para remover grandes cantidades de mineral y/o estéril, a un bajo costo por tonelada. La pala puede estar equipada con baldes desde 30,6 a 62,6 metros cúbicos (entre 40 a 82 yardas cúbicas) de capacidad, para un inmejorable match pala-camión. El payload máximo de la pala es de 109 toneladas métricas (120 toneladas cortas).

1.- Características Principales:

1.1.- Diseño Frontal: La geometría del diseño frontal de la pala Caterpillar maximiza la carga útil y la productividad. Este diseño minimiza el peso de la parte delantera, lo que reduce la inercia y por ende los tiempos de ciclo.

La utilización de un mango redondo y flotante (capaz de girar sobre su eje) permite que no haya esfuerzos torsionales que se transmitan a la pluma y con esto se reduce la posibilidad de fisuras. Todos los esfuerzos son amortiguados por el giro del mango y el resto es absorbido por los cables.

El mango al ser redondo y flotante puede rotar durante el proceso de excavación, con lo que las fuerzas de levante pueden ser transferidas hacia el extremo del balde que necesita la potencia.

El hecho de no tener componentes instalados en la pluma permite tener menor contrapeso en el equipo. Esto hace que la pala Caterpillar pueda girar de manera más rápida, necesite menos cantidad de componentes en el sistema de giro y por lo mismo, que consuma menor energía.

1.2.- Sistema Eléctrico AC / IGBT: Siemens, con más de 35 años de experiencia y más de 240 equipos en operación. Alta disponibilidad eléctrica debido a un diseño simple y la incorporación de herramientas de diagnóstico a bordo (computador SIBAS).

• Menor cantidad de gabinetes y componentes comparados con otros sistemas.

• Menor cantidad de partes gracias a la utilización de un sistema IGBT (no hay fusibles, automáticos, menor cantidad de inversores y absolutamente intercambiables unos con otros independientes de su función).

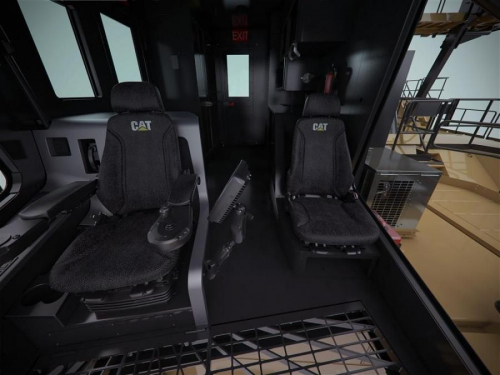

1.3.- Cabina del Operador y Visibilidad: Cabina totalmente soportada en la estructura de la máquina y montada en goma, lo que reduce sustancialmente la transmisión de vibraciones al interior de esta. Nueva estación para el operador y posibilidad de poder tener hasta tres personas sentadas en la cabina.

La cabina del operador cuenta con dos puertas de ingreso/egreso, permitiendo la opción de dos salidas de emergencia, incluyendo una vía sin obstrucción para sacar una camilla a través de la puerta trasera y una superficie plana y una escalera con barandas para salir de la cabina.

Esta cabina, permite al operador tener excelente visibilidad hacia ambos costados y un dominio inmejorable de la zona de trabajo desde las catalinas punta-pluma hasta el rodado de la pala.

Esta excelente visibilidad es complementada por cinco cámaras ubicadas en forma óptima alrededor del equipo y una pantalla montada en la cabina del operador. Las cinco cámaras están ubicadas para monitorear los puntos ciegos alrededor de la máquina, como también el mantenimiento crítico y la ubicación de componentes que pueden afectar la operación de la pala.

1.4.- Cat® Operator Assist – EMC (Enhanced Motion Control): El sistema de control de movimiento mejorado de Caterpillar, fue diseñado y ampliamente probado para proporcionar funciones de autoprotección adicionales al equipo, sin sacrificar la productividad. Permite a los operadores beneficiarse de las capacidades de la máquina, centrándose en el proceso de cargar camiones, mientras mejora la excavación a través del banco, lo que, a su vez, mejora los tiempos de ciclo.
En resumen, reduce el tiempo de inactividad de la pala mientras mantiene la productividad, en última instancia, mejorando el costo por tonelada.

Algunos Beneficios:
• Mejora la vida útil de componentes asociados al sistema de levante, al reducir el estoleo del balde en el banco.
• Minimiza daños al sistema de giro, mango y pluma, debido a malas prácticas operacionales.
• Menor cantidad de “boom jacks” mejorarán la eficiencia del operador y su tiempo de inactividad.
• Reducción de sobre velocidad en el empuje, resulta en un menor desgaste de frenos y menores interrupciones al operador.

1.5.- Consumo de Energía: Las palas Caterpillar tienen un menor consumo de energía eléctrica, justamente por tener un menor peso de operación y lo cual hace que se requiera de menores esfuerzos para romper la inercia en los movimientos. Una menor cantidad de motores también tiene un efecto importante en el consumo del equipo. El consumo promedio en una pala Caterpillar 7495 es menor a los 1.000 kW-hr / hr Operativa.
