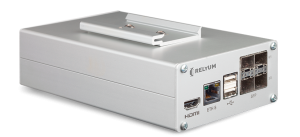

RELYREC BY RELYUM
Equipos y Suministros Eléctricos / Electric Equipment & Supplies
En sistemas críticos, es fundamental poder analizar las comunicaciones de la red a nivel de trama con fines de prueba y forenses. Además, la validez de este análisis estará limitada por la capacidad de la infraestructura para correlacionar los marcos con una referencia de tiempo común. Para ese propósito, Relyum ha desarrollado RELY-REC, un dispositivo que puede inspeccionar, marcar el tiempo y registrar el tráfico Ethernet regular y Ethernet de alta disponibilidad, usando la misma referencia de tiempo PTP que la red bajo análisis.
Como ejemplo, debido a la naturaleza crítica de las comunicaciones en el sector eléctrico, RELY-REC es una solución todo en uno diseñada específicamente para analizar el tráfico en las modernas Subestaciones Digitales IEC 61850 donde el uso combinado de HSR, PRP y PTP ha generó un nuevo desafío para los operadores. Este dispositivo está sincronizado con una infraestructura IEEE 1588-2008 PTPv2, que puede ser la misma compartida por el resto de equipos de la subestación.
Communications
2 x SFP cages for 10/100/1000Base-TX Ethernet copper or 100Base-FX/1000Base-X fibre for TAP or Port Mirroring connection
1 x SFP cages for 10/100/1000Base-TX Ethernet copper or 100Base-FX/1000Base-X fibre for expansion connection (alternative PTP Source, Modbus/S7/MQTT connections, etc.)
1 x 10/100/1000Base-TX Ethernet copper port for Console management and for non-stop remote access to recorded data
IEC 62439-3 v3 Clause 5 “High-availability Seamless Redundancy (HSR)”
IEC 62439-3 v3 Clause 4 “Parallel Redundancy Protocol (PRP)”
Synchronization
IEEE 1588-2008 PTPv2
Operation modes: Transparent Clock, Ordinary Clock
Profiles: Default, Power, IEC 61850-9-3, AS
Optional PTP sources for timestamping reference:
Dedicated port for external PTP Master
NTP configurable
Internal reference
Other interfaces
1 x RS485 port
2 x USB type A ports
1 x Pulse-Per-Second (PPS) SMA output
1 x Sensor expansion module (optional)
Rugged devices
Fanless design
Full metal enclosure
Redundant Power Supply: 6VDC to 30 VDC
Operating temperature: -40°C to +70°C
Storage temperature: -40°C to +85°C
Optional mounting: DIN rail
Processing capabilities
Simultaneous read/write data operation supported
Industrial temperature grade high capacity SSD disk
Remote access to Log Data Files configurable and standard format (PCAP)
Triggering based on:
Direct I/O Signals and Modbus/S7/MQTT variables
Packet monitor
IEC 61850: SMV events, GOOSE messages events, PTP events
Filtering:
Based on standard filtering format used in the sector
Configuration and Management
Dedicated Ethernet service port
SNMPv3, SSH
Web-based HTML5-GUI access/configuration:
Accessible through HTTP(S)
Configuration profiles and Firmware updates
Real-time network monitoring
